一 、概述
KXJ18型煤矿瓦检员巡检智能管控系统（以下简称巡检系统），为了提升煤矿安全生产管理工作的客观性，有效对井下巡检人员进行监督，利用信息化手段，借助物联网技术、蓝牙身份识别技术，通过本安型巡检仪与蓝牙地点标识卡（以下简称蓝牙标识卡）的配合应用，实现自动记录人员的巡检路线，促使人员按照集团公司、矿的有关规定按时、按点进行巡查，为监督巡检人员的脱岗、漏检提供技术手段和工具。
利用本安型巡检仪实现井下记录一次，井上自动生成各类台账报表，并进行自动分析、预警，做到“一数一源，一源多用”，避免重复记录，提升工作效率，降低监管难度，推进信息化与安全生产业务的深度融合。
系统设备由本质安全型和矿用隔爆兼本质安全型设备组成。系统中各主要设备明细见附录B。
二、产品分类
防爆型式
井下设备由本质安全型和隔爆兼本质安全型组成。
地面设备由一般兼本安型组成。
三、 系统构成、工作原理
3.1 系统构成

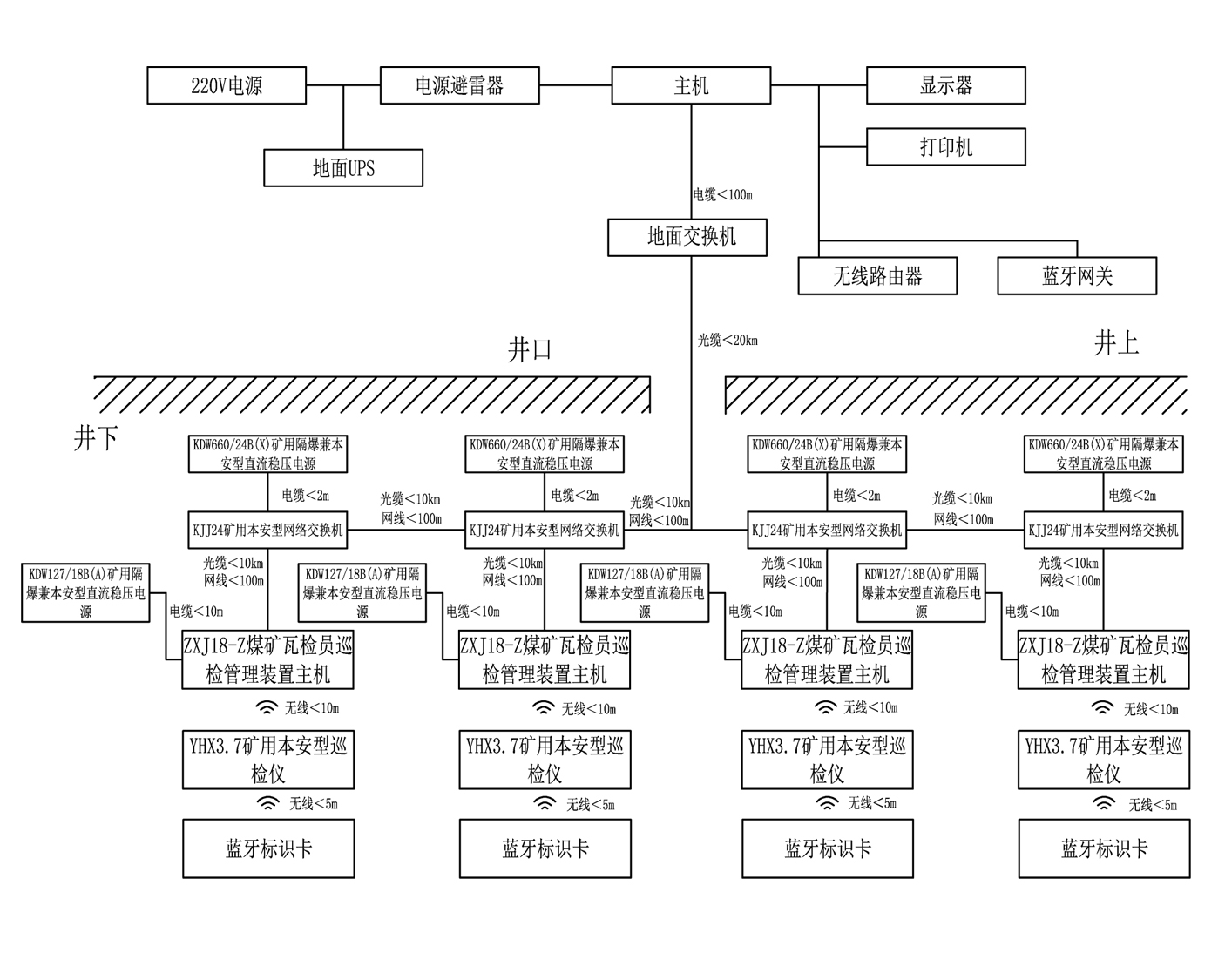

巡检系统分地面和井下两部分组成（见附录A）。
a) 地面部分——信息采集处理中心。主要由主机、显示屏、无线路由器、交换机和蓝牙网关等组成。
b) 井下部分主要由ZXJ18-Z煤矿瓦检员巡检管理装置用主机（以下简称“主机”）、YHX3.7矿用本安型巡检仪（以下简称巡检仪）、KJJ24矿用本安型网络交换机（以下简称“本安型交换机”）、KDW127/18B(A)矿用隔爆兼本安型直流稳压电源（以下简称“电源”）、KDW660/24B(X)矿用隔爆兼本安型直流电源和蓝牙标识卡等组成。
3.2 工作原理
通过蓝牙网关识别蓝牙标识卡，读取唯一MAC地址，并将蓝牙标识卡的相关信息录入数据库保存；再将巡检人员的信息录入系统软件，获取巡检软件登录账号和初始密码。下井时，巡检人员先登录巡检软件，获取巡检任务。在规定的时间内到达巡检地点先连接本地点蓝牙标识卡，再进行检验数据的填写和保存（连接不到蓝牙标识卡，数据填写将无法操作）。上井后，使用无线WIFI连接到地面计算机，上传巡检数据，进行分析、处理、存档。
四、工作条件
4.1 用于机房、调度室的设备，必须在下列条件下正常工作：
a) 环境温度：15℃～30℃；
b) 相对湿度：40%～70%；
c) 温度变化率：小于10℃/h，且不得结露；
d) 大气压力：80kPa～106kPa；
e) 清洁、无强磁场干扰、无腐蚀性气体和无爆炸气体。
4.2 除有关标准另有规定外，系统中用于煤矿井下的设备应在下列条件下正常工作：
a) 环境温度：0℃～+40℃；
b) 平均相对湿度：不大于95%（+25℃）；
c) 海拔：海拔不超过2000m；
d) 煤矿井下有瓦斯，煤尘爆炸危险的环境，但无显著振动和冲击、无破坏绝缘的腐蚀性气体场所。
五 、基本性能
5.1 系统功能
5.1.1 操作管理：系统软件具有密码操作功能。
5.1.2 主菜单
a) 系统具有连接设置功能；
b) 系统具有参数设置功能；
c) 系统具有密码修改功能；
d) 系统具有图形编辑功能；
e) 系统具有基础信息设置功能；
f) 系统具有员工信息设置功能；
g) 系统具有地点信息管理功能；
h) 系统具有数据查询功能。
5.1.3 系统具有防止修改实时数据和历史数据等存储内容（参数设置及页面编辑除外）功能。
5.1.4 系统具有数据采集、显示功能。
5.1.5 系统具备用电源功能（供电用电源箱）。
5.1.6 系统具有以太网通信功能。
5.1.7 系统具有实时多任务功能，能实时传输、处理、存储和显示信息。
5.2 主要技术指标
5.2.1 最大传输距离
a) 计算机至井上交换机的最大传输距离为100m；
b) 井上交换机至井下本安型交换机的最大传输距离为20km（矿用光纤）；
c) 本安型交换机至本安型交换机的最大传输距离为10km（矿用光纤），100M（矿用网线）；
d) 本安型交换机至ZXJ18-Z煤矿瓦检员巡检管理装置用主机的最大传输距离为10km（矿用光纤），100M（矿用网线）；
e) YHX3.7矿用本安型巡检仪（以下简称巡检仪）到主机的最大传输距离为10m；
f) 蓝牙网关、巡检仪到蓝牙标识卡的最大识别距离为5m。
5.2.2 软件画面响应时间
系统软件调出整幅画面85%的响应时间不大于2s，其余画面不大于5s；
5.2.3 系统最大配接容量
系统允许接入的本安型交换机数量4台，每台交换机可接入1台本安型数据传输主机，每台主机可同时读取巡检仪数量1台，每台电源箱最大配接1台主机。
5.2.4 备用电源工作时间
电网停电后，备用电源能保证系统连续监测时间不小于2h。
5.2.5 传输性能
5.2.5.1 交换机与计算机的传输
传输口数量：1路；
传输方式：以太网；
最大传输距离：100m。
5.2.5.2 KJJ24矿用本安型网络交换机与KJJ24矿用本安型网络交换机的传输
传输口数量：1路；
传输方式：以太网；
最大传输距离：10km（矿用光纤）；100M（矿用网线）。
5.2.5.3 KJJ24矿用本安型网络交换机与ZXJ18-Z煤矿瓦检员巡检管理装置用主机的传输
传输口数量：1路；
传输方式：以太网；
最大传输距离：10km（矿用光纤）；100M（矿用网线）。
5.3 传输误码率≤10-9。
5.4 蓝牙标识卡
5.4.1 蓝牙识别距离：0～5m。
5.4.2 蓝牙标识卡为有源卡，属简单设备。
5.5 电源到主机的最大供电距离为10m。 |
