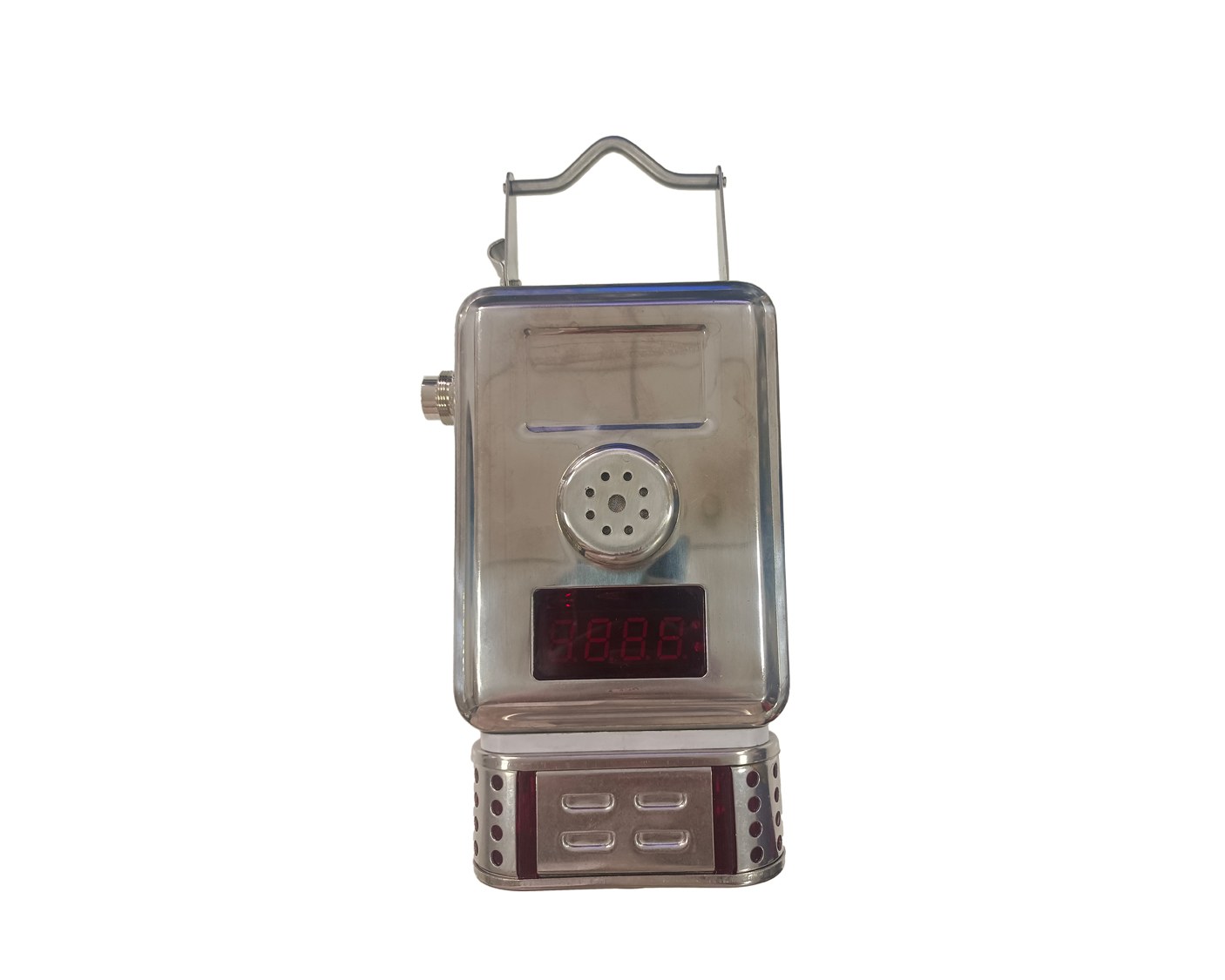

GRG5HX(B)型矿用红外二氧化碳传感器

一、概述
GRG5HX(B)矿用红外二氧化碳传感器（以下简称传感器）是采用红外原理、嵌入式微控制器智能控制、
三位数码管显示的本质安全型电子产品。适用于煤矿井下采掘工作面，回风巷道，机电峒室等爆炸气体环
境中对二氧化碳浓度的连续测定。该仪器能测定、显示二氧化碳瞬时浓度，超限报警，可输出与被测二氧
化碳含量相应的 RS485 数字信号。仪器具有量程宽、性能稳定、可靠性高等特点。可与各种煤矿安全监测
系统、断电仪配套使用。
二、主要技术参数
1、防爆型式：Ex iaⅠMa；
2、额定工作电压：24VDC；
2、额定工作电流：≤70mA；
3、最大工作电流：≤120mA；
4、工作电压范围：9～25V DC；
5、使用环境条件
a) 温度：(0～40)℃；
b) 相对湿度：≤98%(+25℃)；
c) 相对压力：(80～116)kPa；
d) 风速：不大于 8m/s；
e) 在具有二氧化碳、煤尘等爆炸性混合物的煤矿井下。
6、 贮存温度为(-20～+50)℃。
7、测量范围：(0.00～5.00)%CO₂。
8、输出信号制式
输出信号制式：数字型：RS485，传输速率：4800bps，信号电压峰峰值：≤12V。
9、 报警点：在测量范围内任意设置，出厂时的默认设置为 0.50%CO₂。
10、报警误差：±0.04%CO₂。
11、报警方式和效果：声报警，离声源轴向距离一米远处，声强不小于 80dB(A)；光信号应能在黑暗环境中
20m 远处清晰可见。
12、传感器分辨率：0.01%CO₂。
13、响应时间：不大于 30s。
14、整机工作电压：(9～25)V.DC。
