一、概述：
该系统是我公司研发的新一代矿用区域防尘控制设备，主要通过开停传感器、粉尘浓度传感器、矿用光纤摄像仪等各类传感器感知工作面或掘进面的设备开启状态以及粉尘浓度值，传至井下隔爆计算机。通过专用软件分析判断，控制球阀喷雾降尘。保障现场工作人员的工作环境，不犯或少犯职业病。井下隔爆计算机同时将各路传感器的数据上传至井上中心站服务器上保存，供查询、打印。

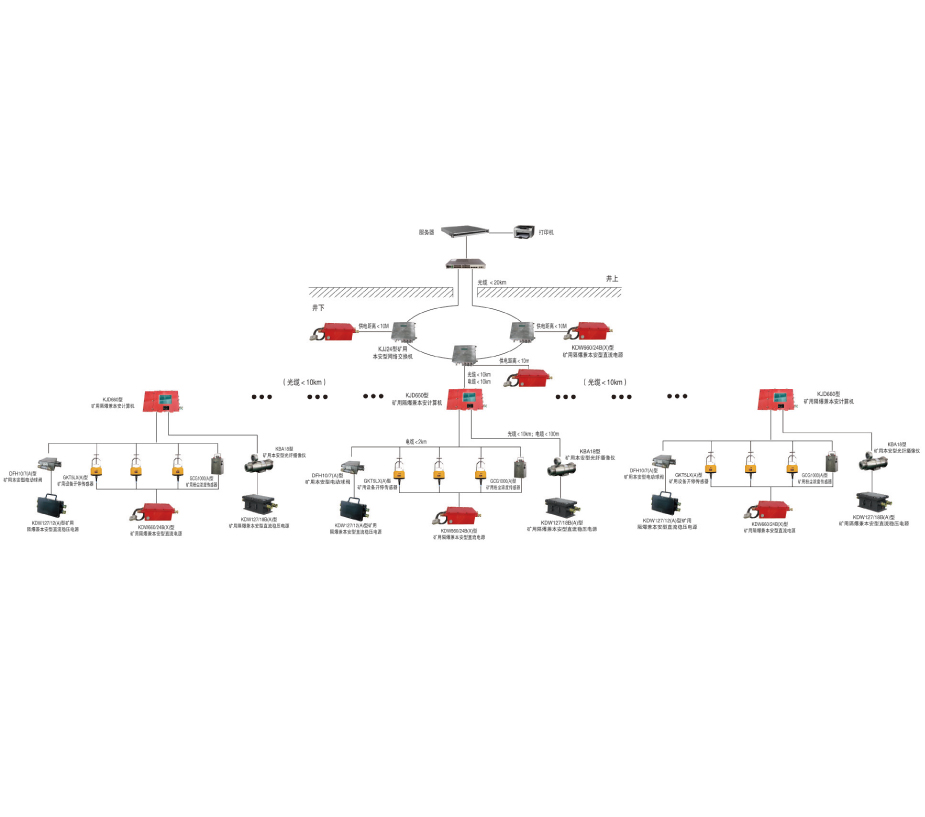

二、系统组成：
控制系统分地面和井下两部分组成。
a)地面部分---信息采集处理中心。主要由主机服务器、地面交换机和打印机设备等组成。
b)井下部分主要由KJD660型矿用隔爆兼本安计算机、KBA18型矿用本安型光纤摄像仪、KJJ24（A）型矿用本安型网络交换机、KDW127/18B(A)型矿用隔爆兼本安型直流稳压电源、KDW660/24B(X)型矿用隔爆兼本安型直流电源、GKT5LX(A)型矿用设备开停传感器、GCG1000(A)型矿用粉尘浓度传感器、DFH10/7(A)型矿用本安型电动球阀、KDW127/12(A)型矿用隔爆兼本安型直流稳压电源等设备组成。
三、主要技术指标：
1、系统最大配接容量
系统允许接入的KJD660型矿用隔爆兼本安计算机 4台；每台计算机可同时巡检开停传感器3台、粉尘浓度传感器1台和喷雾球阀1台。
2、最大传输距离
a)计算机到地面交换机的最大传输距离为100m；
b)地面交换机至本安型交换机最大传输距离为20km（矿用光纤）；
c)本安型交换机至隔爆兼本安计算机的最大传输距离为10km（矿用光纤），100M（矿用网线）；
d)隔爆兼本安计算机到光纤摄像仪的最大传输距离为10km（矿用光纤）；100M（矿用网线）；
e)隔爆兼本安计算机到各类传感器、电动球阀的最大传输距离为2km（矿用电缆）。
四、性能传输：
1、交换机与KJJ24（A）型矿用本安型网络交换机的传输：
a)传输口数量：1路； b)传输方式：以太网；
c)最大传输距离：20km（矿用光纤）。
2、KJJ24型矿用本安型网络交换机与隔爆兼本安型计算机的传输：
a)传输口数量：1路； b)传输方式：以太网；
c)最大传输距离：10km（矿用光纤）；100M（矿用网线）。
3、KJD660型隔爆兼本安型计算机与传感器、电动球阀之间的传输：
a)传输方式：RS485； b)最大传输距离：2km。
4、KJD660型隔爆兼本安型计算机与KBA18矿用本安型光纤摄像仪的传输：
a)传输口数量：1路； b)传输方式：以太网；
c)最大传输距离：10km（矿用光纤）；100M（矿用网线）。 |
