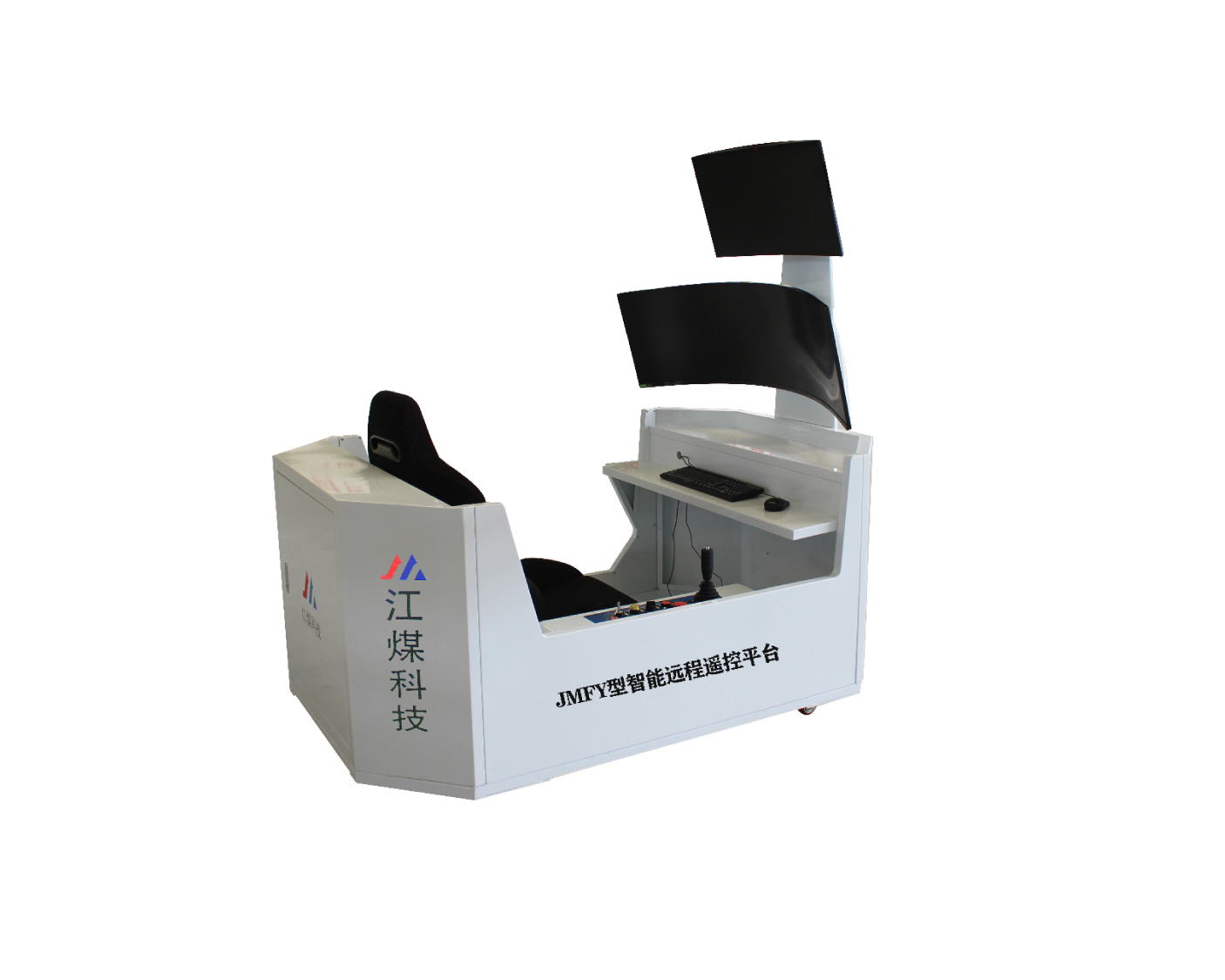

JMFY型智能远程遥控平台

一、概述

智能远程遥控平台专为煤矿井下单轨吊无人驾驶系统订制，基于人机工程原理，根据机器型号和控制要求，布置拨动开关、旋钮、操作手柄、按钮等，通过WIFI6(5G)网络将控制指令发送给单轨吊PLC，实时控制单轨吊前进、后退、加速、减速、停车、喇叭等。
智能远程遥控平台上配置高性能双屏计算机工作站，一个屏幕显示多路视频监测画面，另一个屏幕显示无人驾驶系统软件，例如驾驶路线图、单轨吊位置等信息。

二、主要技术参数

1、智能远程遥控平台支架尺寸：约（1750×1140×1600）mm。
2、座椅类型：前后可调。
3、操作箱
1)工作电压：24V；
2)工作电流：≤0.4A。
3)接点参数
a）闭合时接触电阻不大于 0.5Ω；
b）断开时绝缘电阻不小于 20MΩ。
4、功能
a）旋钮开关作为电源开关（断电/通电）和行走/起吊、遥控/本地/近控工作方式选择。
b）指示灯能指示操作箱的前进、后退、启动泵、爬坡阀的工作状态。
4、显示器
a）屏幕尺寸：49英寸；
b）屏幕分辨率：5120x1440像素；
c）曲率：1000R；
d）刷新率:240Hz；
e）屏幕比例:32:9；
f）面板类型:VA；
g）灰阶响应时间:1毫秒。
5、 屏幕尺寸：27英寸；
a）屏幕分辨率：2560x1440像素；
b）曲率：1800R；
c）刷新率：144Hz；
d）屏幕比例：16:9；
e）面板类型：VA；
f）平均亮度：250cd/m^2；
g）背光灯类型：WLED；
h）灰阶响应时间：4毫秒。
