一、概述：

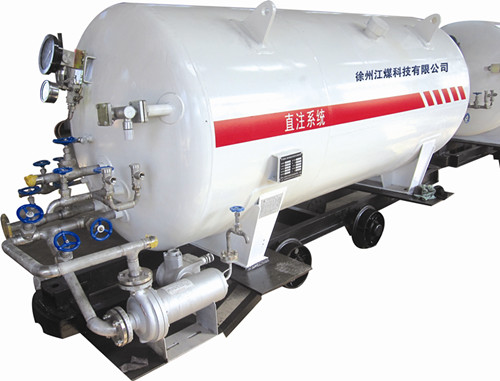

该产品由储液罐、气化器、增压泵、液相和气相管路及附属安全装置组成，并把它们安装在平板矿车上，便于井下运输。在每辆平板矿车上，安装有一台储液罐、控制阀及附属安全设备，其中第一辆平板矿车上安装有储液罐的同时还装有增压泵，作为实施增压之用。由承载储液罐的数个平板矿车组成井下移动式灭火专列车队。在该专列车的一侧，布置有上、下两趟液相管路，其中上部液相管路既是各罐输入或输出液态二氧化碳的公用管路，又是灌注液态二氧化碳的主液相管路；下部液相管路为供给气化器的液态二氧化碳输送管路，是辅助液相管路。在专列车的另一侧，布置有一趟气相管路，经气化器气化后的气态二氧化碳将通过该气相管路分别进入各个罐内，对罐体和灭火管路分别实施增压。各个平板矿车的连接处、液相管路和气相管路均通过高压软管连接，以保障平板矿车组列车的井下运输安全。该装备的主液相管路与灭火管路系统连接成为井下直注式液态二氧化碳灭火装备系统。
二、技术指标及灭火性能指标：
1、产品技术指标
|
储液罐 |
内层罐 |
夹层 |
外层罐 |
|
|
设计压力 |
2.31MPa |
-0.1MPa |
常压 |
|
|
气压试验压力 |
2.65 MPa |
|||
|
安全阀开启压力 |
2.25 MPa |
|||
|
设计温度 |
-40℃ |
常温 |
||
|
储存介质 |
液态CO2 |
填充珠光砂，抽真空 |
||
|
全容积 |
2.68m3 |
3.02m3 |
||
|
充装系数 |
93% |
100% |
||
|
焊接接头系数 |
1 |
0.85 |
||
|
材质 |
16MnDR |
Q235-B |
||
|
容器类别 |
II类 |
|||
|
自重 |
3015 Kg |
|||
|
载重 |
5803 Kg |
|||
|
气化器 |
材质 |
6063铝合金管及导热片 |
||
|
气化量 |
100m3/h |
|||
|
设计压力 |
3.0MPa |
|||
|
工作压力 |
1.3～2.2 MPa |
|||
|
工作介质 |
液态CO2转换成为气态CO2 |
|||
|
增压泵 |
流量 |
15m3/h |
||
|
扬程 |
29m |
|||
|
功率 |
3kw |
|||
|
电流 |
8.5A |
|||
2、灭火性能指标
|
性能指标 |
1400×1 |
1400×2 |
1400×3 |
1400×4 |
1400×5 |
|
液态CO2温度 |
-40℃ |
||||
|
液态CO2密度 |
1115kg/m3 |
||||
|
液态CO2 体积注入量 |
2.5m3/罐 |
5.0 m3/罐 |
7.5 m3/罐 |
10.0 m3/罐 |
12.5 m3/罐 |
|
液态CO2 重量注入量 |
2.79 t/罐 |
5.58 t/罐 |
8.36 t/罐 |
11.2 t/罐 |
13.9 t/罐 |
|
液态CO2 注入时间 |
12min |
24min |
36min |
48min |
60min |
|
液态CO2 注入速度 |
13.95 t/h |
||||
|
液态CO2在 火区内气化量 |
1410 m3 |
2820 m3 |
4230 m3 |
5640 m3 |
7050 m3 |
|
1kg液态CO2 气化吸收热量 |
322.42 kJ/kg |
||||
|
液态CO2气化吸收热量 |
899551 kJ |
1799103 kJ |
2695431 kJ |
3611104 kJ |
4481638 kJ |
